LED路燈配光是使光線盡可能投射到被照路面各個區域，獲得符合道路照明要求的光分布，LED路燈配光設計是否準確到位是其能否替代傳統路燈的關鍵因素之一。
LED路燈配光的特點和要求
1、LED路燈配光形狀特點
在道路照明中，如果沒有對LED路燈光源配光，照射在路面上的光型為面積較大的圓形光斑，會有部分光散落到路面之外而沒有被利用，如圖1(a)所示。
為了滿足對路面的亮度、照度、均勻度的要求，且盡可能使得大部分光都分布在道路面上以提高燈光的利用率，減少不必要的浪費，通常需要對LED路燈進行配光，LED路燈輸出的光線照射在路面上所形成的光型或光斑以矩形為佳，如圖1(b)所示。
2、道路照明標準配光要求

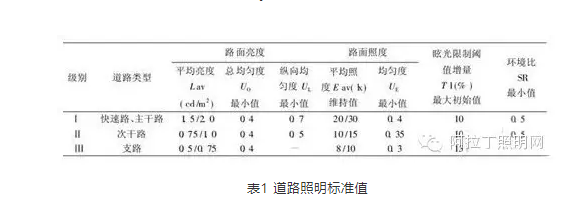

根據《城市道路照明設計標準》要求，道路照明中道路分為快速路與主干路、次干路、支路，LED道路照明配光要求標準值應符合表1的規定。
發光強度的空間分布通常稱為配光曲線。在路燈的下方，光強應是最小，隨著仰角θ增加，光強I增加。
函數關系為：

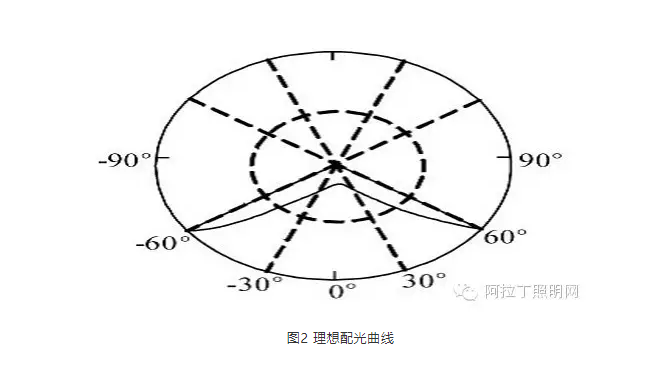

即配光曲線表達式。道路照明單一燈具的理想配光曲線示意圖如圖2所示。
由于光學設計復雜性，配光形狀難以完全符合函數關系，可以減小θ角的投射范圍，減少燈具的間距來得到均勻照度。
一般來說，希望在配光后能實現寬角度的“蝙蝠翼”形配光。
